Времязадающее Устройство.

Времязадающее Устройство. Это простейшая схема имеет много предназначений. Её можно использовать в   качестве выключателя (света 220V) или включения чего-либо. Суть её в том, что две кнопки (OFF/ON) Включают прибор, а таймер, встроенный в схему, выключает его (ну конечно можно регулировать время от 3 сек.- до 30мин<). Но можно выключить и до истечения времени кнопкой OFF, по желанию можно вообще не выводить кнопку OFF. А также можно применять как предотвращения включение приборов после отключения питания (например, холодильник, у многих он сгорает, когда выключают свет, а потом резко включают, а так он не включится, пока его не включат хозяева). (Но в этом случае питание надо брать и сети через адаптер 9V, а не от батарейки).

Теперь выбираем, для чего будем собирать схему. На рисунке1 показана основная схема таймера (до серой линии), а на рис2 – показана часть схемы которую можно заменять на катушку, рис 3 .

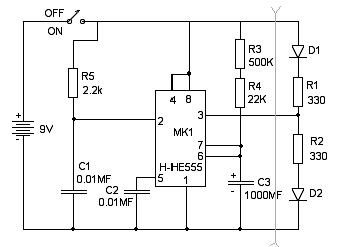

                                                              рис1 Регулируемое времязадающее устройство.

            D1 –Светодиод с красным свечением; D2-Светодиод с зеленым свечением;

            МК1-Таймер типа N-NE555; R1 R2 –Резистор 330 Ом 0,25 Вт С1,С2-Электролический

            Конденсатор 0,01 мкф 50V; С3-Эл. Конденсатор 1000В (Можно от 4.7-1000)

            В зависимости от времени (10-20V) 16В

                                                                                                                           таб2

                                                                         Доработка устройства.

                                                          Время задающий выключатель или включатель.

                                        рис 2                                                                                                  рис 3

       Вместо резистора R3 можно поставить переменный резистор. Если после сбора схема включается,  но даже через полчаса не выключается то уменьшите в R3  сопротивление. А можно также при уменьшении ёмкости конденсатора в 10 раз диапазон временных интервалов снижается до пределов от 3с до 1мин (с условием, что сопротивление в  R3 в момент настройки будет =0) Светодиод D1 – это конец отсчета, а D2 – начало. Питание можно дать и 3V (подбирается под катушку реле) но сопротивление для светодиодов нужно убрать, или поставить меньше Ом (таб2).

                                                                                                                                                       Таб2

   Желаю успехов в сборке данной схемы. Если есть какие либо вопросы, предложения или пожелания — я вас    внимательно слушаю.

                                                                       Астапов Анатолий
